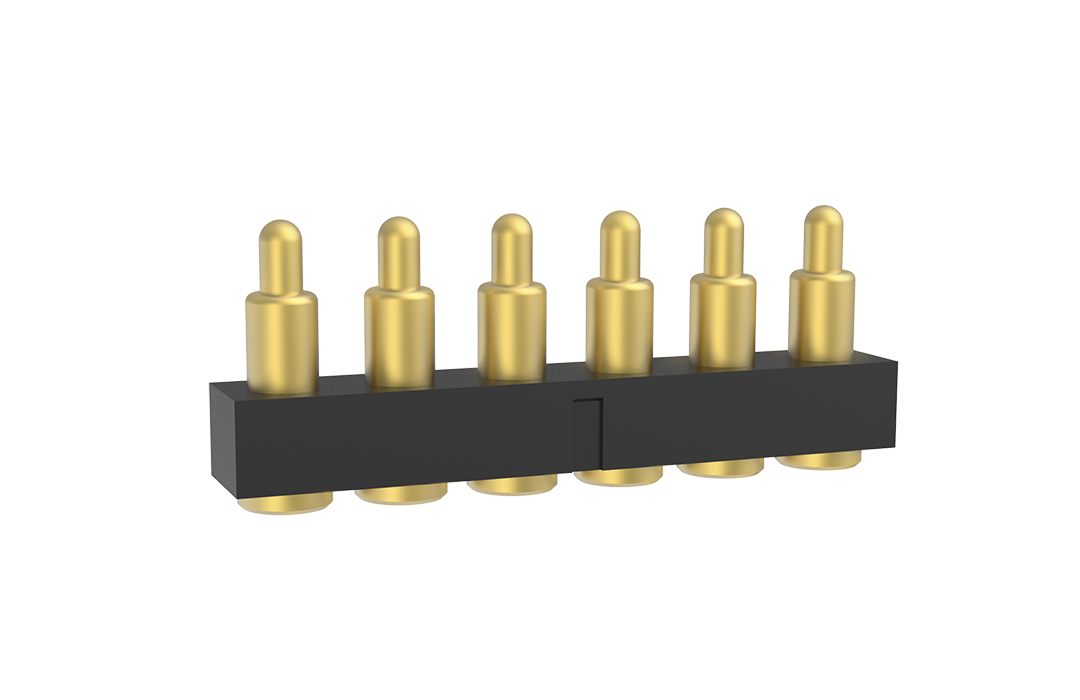

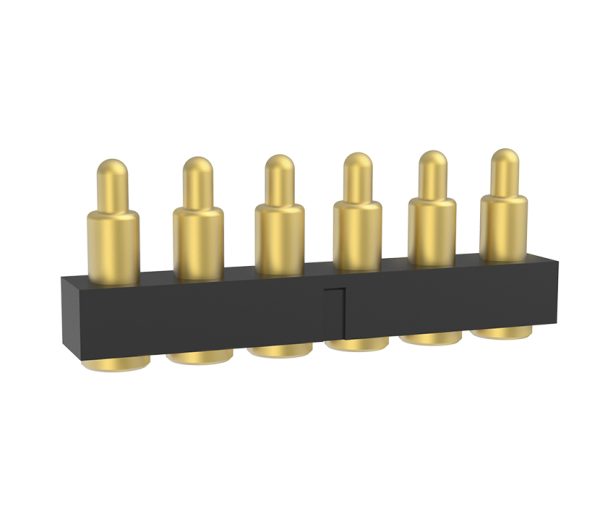

6Pin弹簧针(Pogo Pin)连接器, 充电顶针

6Pin弹簧针(Pogo Pin)连接器, 充电顶针

6Pin弹簧针(Pogo Pin)连接器, 充电顶针

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

产品选型

6Pin Pogo Pin连接器平底式图纸

Search 在以下位置搜索料号P/N 长 L 宽 W 高 H 间距 Pitch 盖子定位柱 A B C D 工作高度 Working height 弹力 Froce(gf) 图纸 Drawing 下载量
料号P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
Search 在以下位置搜索料号P/N 长 L 宽 W 高 H 间距 Pitch 盖子定位柱 A B C D 工作高度 Working height 弹力 Froce(gf) 图纸 Drawing 下载量
料号P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
1001044-6	15.30	2.50	1.35	2.54	N	N	2.00	0.40	2.20	3.00	2.40	70±20		243
110512-6	15.30	2.50	1.35	2.54	N	N	2.00	0.40	2.20	3.00	2.50	90 Min		221
100701-6	15.3	2.5	2	2.54	Y	N	2.00	0.40	2.70	4.00	3.20	80 Min		170
100944-6	15.3	2.5	2	2.54	Y	N	2.00	0.50	3.00	4.30	3.50	120±30		192
100184-6	15.30	2.50	2.00	2.54	Y	N	2.00	0.50	3.00	4.50	3.80	80 Min		82
100404-6	15.30	2.50	2.00	2.54	Y	N	2.00	0.50	3.30	4.80	3.80	90 Min		109
100097-6	15.30	2.50	2.00	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	45±10		170
100374-6	15.30	2.50	2.00	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	75±25		263
100410-6	15.30	2.50	2.00	2.54	Y	N	2.00	1.00	5.00	7.00	6.00	75±25		104
110411-6	15.30	2.50	2.00	2.54	N	N	2.00	1.00	5.00	7.00	6.00	25±15		76
100253-6	15.30	2.50	2.00	2.54	Y	N	1.80	0.80	5.00	7.50	6.40	80±20		153
100591-6	15.30	2.50	2.00	2.54	N	N	2.00	1.50	6.00	8.00	6.65	130±30		179
110291-6	15.30	2.50	2.00	2.54	N	N	2.00	1.50	6.00	8.50	7.00	140±30		133
100350-6	15.30	2.50	2.00	2.54	Y	N	2.00	1.60	7.20	9.00	8.00	100±35		96
10110060555	15.30	2.50	2.00	2.54	N	N	1.80	1.00	10.00	12.50	11.00	60±25		136
110558-6	15.30	2.50	2.00	2.54	N	N	2.00	1.00	11.10	12.90	12.00	100 Min		187

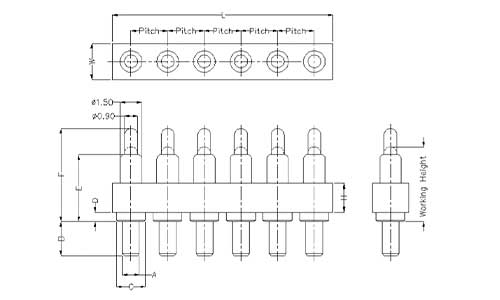

6Pin Pogo Pin连接器插件式图纸

Search 在以下位置搜索料号P/N 长L 宽W 高H 间距 Pitch 盖子定位柱 A B C D E F 工作高度 Working height 弹力 Froce(gf) 图纸 Drawing 下载量
料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
110553-6	15.30	2.50	2.00	2.54	N	N	0.8	2	2	0.5	4	5.5	4.5	75±25		98
110297-6	15.30	2.50	1.35	2.54	N	N	1.00	1.10	2.00	0.50	5.30	7.6	6.5	90 Min		119
110494-6	15.30	2.50	2.00	2.54	N	N	0.6	4	1.8	0.5	9	11	9.5	100 Min		76
110928-6	15.30	2.50	2.00	2.54	N	N	0.8	0.7	1.8	0.3	8.5	11.3	10.5	85±20		127
110408-6	15.30	2.50	2.00	2.54	N	N	1	1	1.8	0.5	9.9	12.4	11	90±25		115
110359-6	15.30	2.50	1.35	2.54	N	N	1	1	1.8	0.5	9.9	12.7	11.7	80 Min		75
10101061573	12.50	2.50	4.40	2.00	Y	N	0.80	1.00	1.65	0.80	6.00	8.00	6.60	60 Max		92

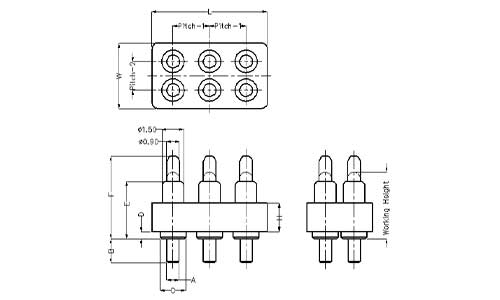

6Pin Pogo Pin连接器双排

Search 在以下位置搜索料号P/N 长L 宽W 高H 间距1 Pitch-1 间距2 Pitch-2 盖子定位柱 A B C D E F 工作高度 Working height 弹力 Froce(gf) 图纸 Drawing 下载
料号P/N	长L	宽W	高H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载
Search 在以下位置搜索料号P/N 长L 宽W 高H 间距1 Pitch-1 间距2 Pitch-2 盖子定位柱 A B C D E F 工作高度 Working height 弹力 Froce(gf) 图纸 Drawing 下载
料号P/N	长L	宽W	高H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载
100191-6	5.20	5.20	1.50	1.50	3.20	N	N	0.00	0.00	1.10	0.28	2.60	3.60	2.95	70±20		122
110974-6	5.2	5.2	1.5	1.5	3.2	N	N	0.00	0.00	1.10	0.28	3.70	4.70	4.10	90±30		118
100998-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	2.00	0.50	3.50	5.00	4.00	120±30		161
110662-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	2.00	0.50	3.70	5.20	4.20	135±30		75
110738-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	1.90	0.50	4.00	5.50	4.50	110±20		106
100223-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	2.00	0.50	3.30	5.50	4.80	60 Max		126
100967-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	2.00	0.50	3.30	5.50	4.80	60 Max		182
110640-6	7.62	5.08	2.80	2.54	2.54	N	N	1.00	0.80	2.00	0.50	4.50	6.00	5.00	135±25		142
110658-6	7.62	5.08	2.80	2.54	2.54	N	N	0.00	0.00	2.00	1.00	5.00	6.50	5.50	125±30		182
100995-6	7.62	5.08	2.80	2.54	2.54	Y	N	0.00	0.00	1.80	0.50	5.00	7.00	5.85	80 Min		265
110735-6	7.62	5.08	2.80	2.54	2.54	N	N	1.00	1.00	2.00	0.50	6.00	8.00	5.90	85 Min		168
100677-6	7.62	5.08	2.80	2.54	2.54	Y	N	0.00	0.00	2.00	0.50	4.50	4.50	6.00	90 Min		168
110702-6	7.62	5.08	2.80	2.54	2.54	N	N	1.00	1.00	2.00	2.00	8.00	10.00	8.90	80 Min		72
100709-6	7.50	5.50	1.50	2.54	3.00	N	N	0.00	0.00	1.65	0.40	2.20	3.00	2.50	90 Min		162
10101061236	7.50	5.50	1.50	2.54	3.00	N	N	0.00	0.00	2.00	0.40	2.50	3.40	2.60	100±20		231
10110061476	7.62	5.08	4.00	2.54	2.54	N	N	1.00	2.50	1.83	0.50	4.50	5.80	4.70	90±25		58
10101061236	7.50	5.50	1.50	2.54	3.00	N	N	0.00	0.00	2.00	0.40	2.50	3.40	2.60	100±20		175
10101061286	7.50	5.50	1.50	2.54	3.00	N	N	0.00	0.00	2.00	0.40	2.70	4.00	3.20	85±20		104
10101062039	7.62	5.08	2.80	2.54	2.54	Y	N	0.00	0.00	2.00	0.50	4.50	6.00	5.00	90±20		123
