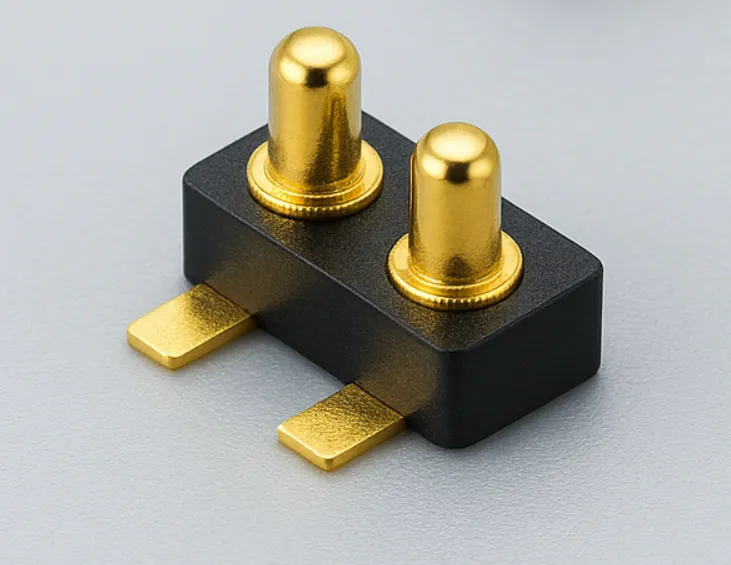

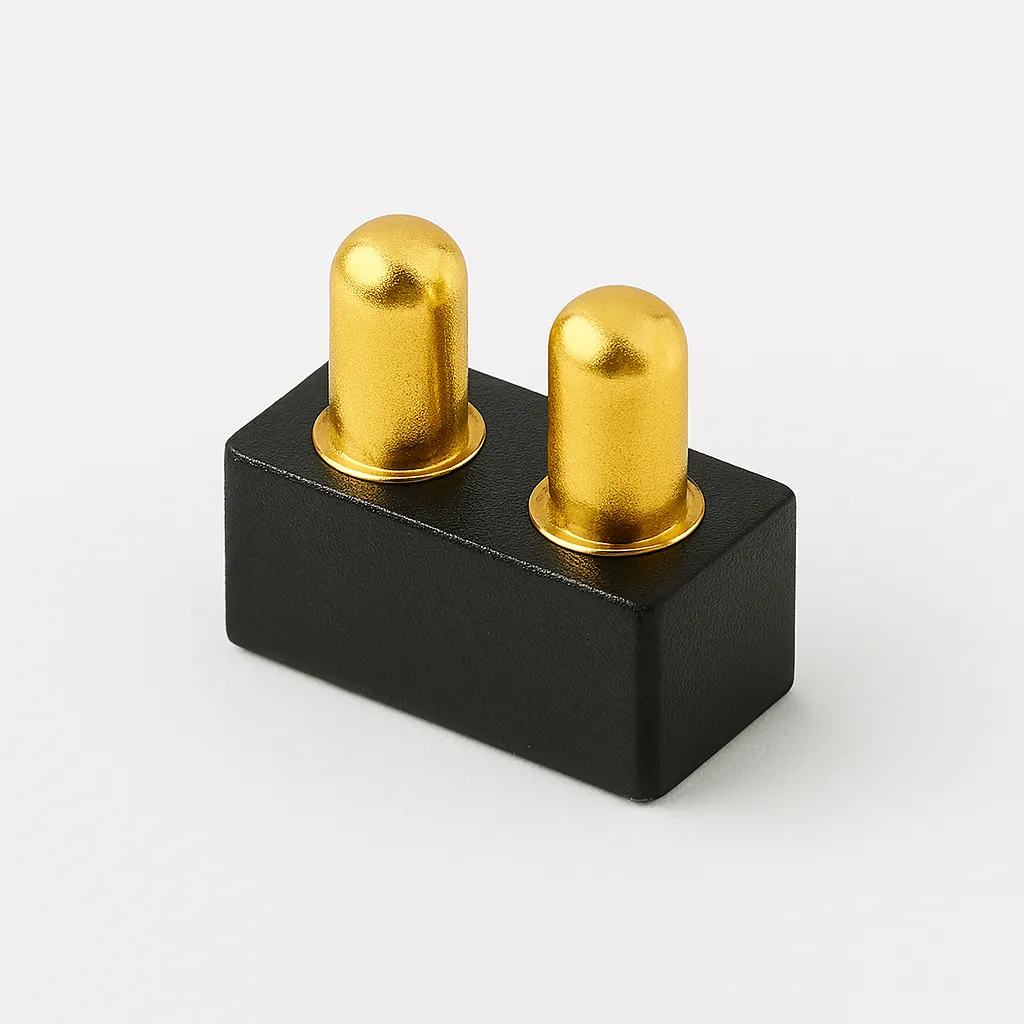

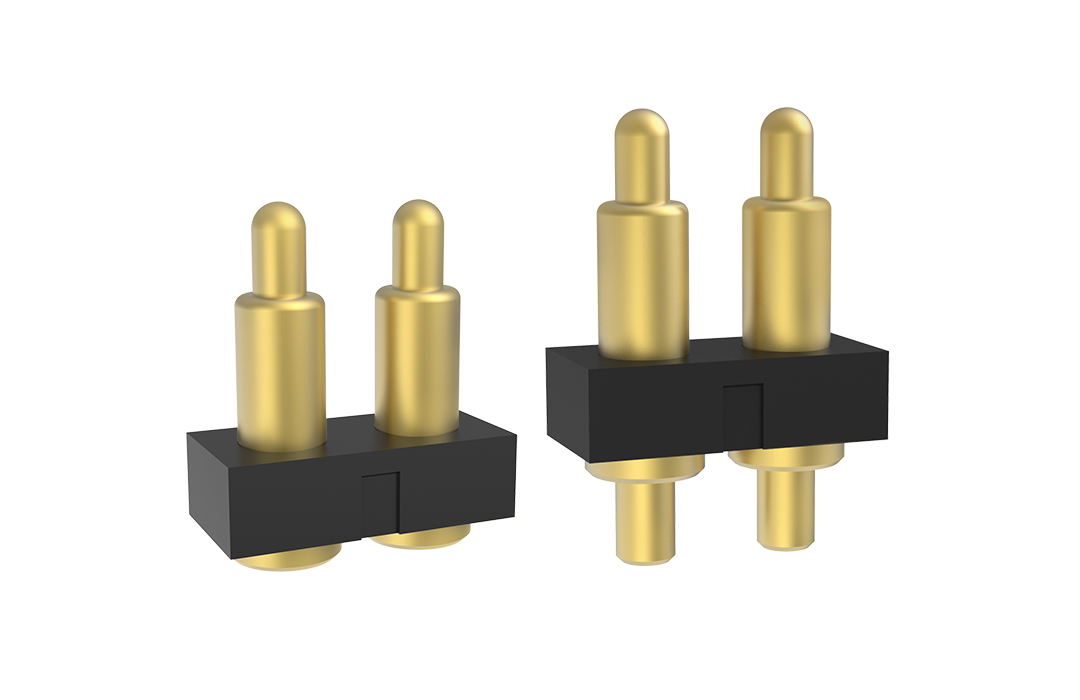

2Pin弹簧针(Pogo Pin)连接器, 弹簧顶针

2Pin弹簧针(Pogo Pin)连接器, 弹簧顶针

2Pin弹簧针(Pogo Pin)连接器, 弹簧顶针

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

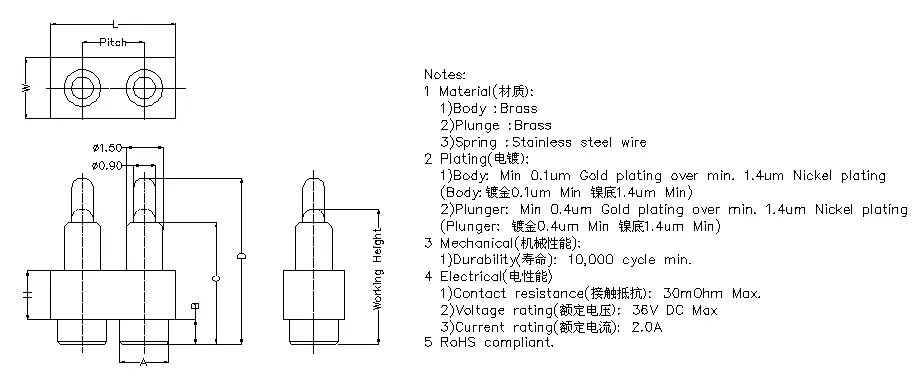

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

产品选型

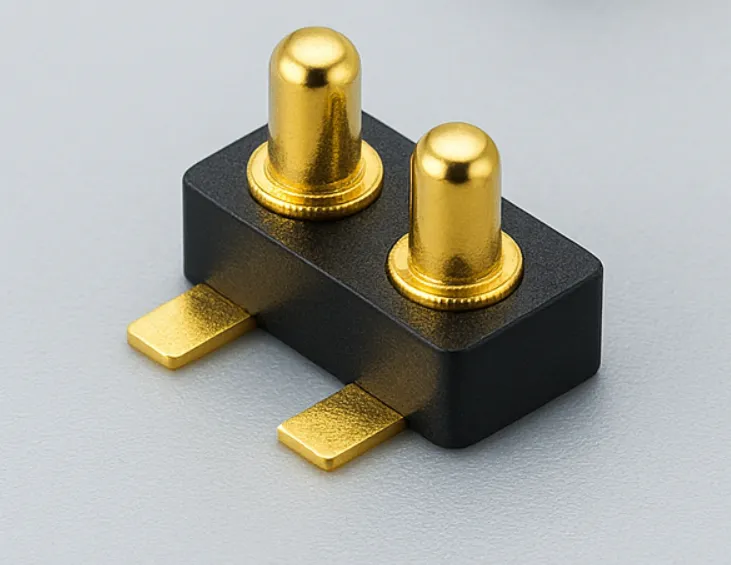

平底式
插件式

平底式 2Pin Pogo Pin连接器

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	Drawing	下载量
100390-2	6.10	2.50	1.50	2.50	Y	Y	2.00	0.50	3.50	5.00	3.90	50±20		389
110462-2	14.70	5.90	2.26	2.50	N	N	2.00	0.50	4.00	6.30	5.25	120±30		173
100128-2	5.20	2.50	1.50	2.54	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min		208
100209-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.50	3.30	2.80	90±20		144
100077-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.50	3.00	60 Min		214
100580-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.80	3.00	85±20		376
100593-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.00	3.20	140±35		110
100564-2	5.20	2.50	1.50	2.54	Y	N	1.80	0.50	3.10	4.20	3.40	110±25		302
100266-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.30	3.50	65 Min		287
100438-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.70	90+30/-20		123
100389-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	50 Min		162
100100-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	80 Min		163
10101021156	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	75 Min		243
100148-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	120+30/-25		236
100312-2	5.20	2.50	1.50	2.54	Y	N	1.80	1.30	4.50	6.00	5.00	80+60/-20		144
100244-2	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	4.50	6.30	5.30	105±25		146
100232-2	5.20	2.50	1.50	2.54	Y	N	1.80	0.80	5.00	6.50	5.30	90 Min		259
100457-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	6.80	5.50	110 Min		167
100644-2	5.20	2.40	1.50	2.54	Y	N	2.00	0.50	5.00	7.00	5.50	80+/-35		168
100590-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.50	7.50	5.70	180 Max		223
100620-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.80	7.30	6.20	132±30		503
100636-2	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.80	7.80	7.00	120±30		67
10101021362	5.20	2.50	1.50	2.54	Y	N	2.00	1.60	7.20	9.00	7.70	120±35		22
100448-2	5.66	2.50	1.50	3.00	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min		21
100469-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.20	3.00	2.50	90 Min		49
100272-2	5.66	2.50	1.50	3.00	Y	N	1.80	0.40	2.50	3.50	2.80	105±30		68
100402-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.50	3.30	2.80	90±20		14
100386-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.70	3.50	3.00	60 Min		47
100545-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.40	2.70	3.80	3.00	80±30		10
100277-2	5.66	2.50	1.50	3.00	Y	N	1.90	0.90	2.90	4.00	3.20	80 Min		111
110403-2	5.66	2.50	1.50	3.00	N	N	1.90	0.90	2.90	4.00	3.20	120±30		121
100273-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.30	3.50	120±30		17
100500-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.50	3.70	90+30/-20		24
100547-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.30	4.80	3.80	90 Min		83
100300-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	5.00	4.00	150±30		149
100159-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	120+30/-25		61
100160-2	5.66	2.50	1.50	3.00	Y	N	1.80	1.30	4.50	6.30	5.00	90 Min		82
100360-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.50	6.00	5.00	90 Min		127
100442-2	5.66	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	6.00	5.20	65±20		100
100115-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	5.00	6.50	5.50	95 Min		48
100340-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	6.50	5.50	125±30		13
100483-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	7.00	5.50	80±35		45
100576-2	5.66	2.50	1.50	3.00	Y	N	1.80	0.50	5.00	7.00	5.90	120+40/-20		113
100023-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	6.10	7.60	6.50	110±25		103
100263-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.00	5.50	7.50	6.50	80 Min		92
100063-2	6.20	2.60	4.20	3.00	Y	N	1.80	0.80	6.10	7.90	6.70	100 Min		122
100511-2	5.66	2.50	1.50	3.00	Y	N	2.00	1.50	6.00	8.50	7.00	140±30		42
100267-2	6.16	2.50	1.50	3.50	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min		75
100146-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.40	2.70	3.50	2.90	60 Min		14
100419-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.40	2.70	4.00	3.20	85±25		113
100158-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.00	4.30	3.50	65 Min		53
100543-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.00	4.50	3.70	90+30/-20		36
100345-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.50	5.00	4.00	75 Min		43
100091-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	3.70	5.20	4.20	135±30		155
100081-2	6.16	2.50	1.50	3.50	Y	N	2.00	0.50	4.00	5.50	4.50	120±30		10
100305-2	6.16	2.50	1.50	3.50	Y	N	1.80	1.30	4.50	6.00	5.00	80 Min		55
100022-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	6.50	5.25	125+60/-20		154
100044-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	7.00	5.50	157±30		138
100070-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.00	5.00	7.30	6.50	90±30		15
100513-2	6.16	2.50	1.50	3.50	N	N	2.00	1.00	5.50	7.50	6.50	80 Min		83
100051-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.50	6.00	8.00	6.65	130+25/-20		15
100157-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.50	6.00	8.50	7.00	140±30		74
100167-2	6.16	2.50	1.50	3.50	Y	N	2.00	1.60	7.20	9.20	8.00	80 Min		121
100055-2	6.80	2.60	4.50	3.90	N	N	1.80	0.50	5.00	7.00	5.90	120+40/-20		123
100074-2	6.80	2.75	4.40	3.90	N	N	1.80	0.50	5.00	7.00	5.90	120+40/-20		21
100517-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.20	3.00	2.50	90 Min		81
100596-2	6.66	2.50	1.50	4.00	N	N	1.65	0.40	2.20	3.00	2.50	90 Min		187
110531-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.50	3.30	2.70	90±25		178
100587-2	6.66	2.50	1.50	4.00	N	N	1.80	0.40	2.50	3.30	2.80	90±20		15
110401-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.70	3.80	3.00	80±30		26
100560-2	6.66	2.50	1.50	4.00	N	N	1.90	0.90	2.90	4.00	3.20	120±30		25
100595-2	6.66	2.50	1.50	4.00	N	N	2.00	0.40	2.70	4.00	3.20	85 Min		12
100033-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.00	4.30	3.30	65 Min		192
100437-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.00	4.50	3.60	95+30/-20		51
100261-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.30	4.60	3.70	85 Min		139
100219-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.50	5.00	4.00	150±30		242
100440-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	3.70	5.20	4.35	75±15		53
100155-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.00	5.50	4.50	120±30		51
100357-2	6.66	2.50	1.50	4.00	N	N	1.90	0.50	4.20	5.90	4.70	60 Min		10
100203-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.50	6.30	5.00	95 Min		83
100575-2	6.66	2.50	1.50	4.00	N	N	2.00	0.50	4.50	6.00	5.00	90 Min		204
100050-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.00	6.50	5.50	125±30		22
100154-2	6.66	2.50	1.50	4.00	N	N	1.80	0.80	5.00	6.50	5.50	90 Min		48
100352-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.00	6.80	5.60	100 Min		182
100052-2	6.66	2.50	1.50	4.00	N	N	1.80	0.50	5.00	7.00	5.90	120+40/-20		113
100161-2	6.66	2.50	1.50	4.00	N	N	2.00	1.00	5.50	7.50	6.30	80 Min		53
100076-2	6.66	2.50	1.50	4.00	N	N	2.00	1.50	6.00	8.50	7.00	140±30		37
100607-2	6.66	2.50	1.50	4.00	N	N	2.00	1.90	6.50	9.00	7.80	115±35		254
110496-2	6.66	2.50	1.50	4.00	N	N	2.00	1.60	7.20	10.00	9.00	100±20		27
10101021349	6.66	2.50	1.50	4.00	Y	N	2.00	0.50	3.20	4.50	3.60	80 Min		19
10101021352	6.66	2.50	1.50	4.00	Y	N	2.00	0.50	4.50	6.00	5.00	90 Min		22
10101021316	6.66	2.50	1.50	4.00	Y	N	2.00	1.90	6.50	8.50	7.15	168±30		100
100106-2	7.60	2.50	1.50	5.08	N	N	1.65	0.40	2.20	3.00	2.50	90 Min		116
100111-2	7.60	2.50	1.50	5.08	N	N	2.00	0.40	2.70	3.50	3.00	60 Min		24
110495-2	7.60	2.50	1.50	5.08	N	N	2.00	0.50	3.50	5.00	4.00	50 Min		64
100924-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	6.50	5.50	125±30		256
100120-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	7.00	6.00	115±25		17
100743-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.00	5.00	7.00	6.00	25±15		161
100048-2	7.60	2.50	1.50	5.08	Y	N	2.00	1.50	6.00	8.00	6.65	130+25/-20		97
100177-2	7.60	2.50	1.50	5.08	N	N	2.00	1.90	6.50	8.50	7.10	115±35		25
100271-2	7.60	2.50	1.50	5.08	N	N	2.00	1.50	6.00	8.50	7.50	125±30		141
100072-2	7.60	2.50	1..5	5.08	Y	N	2.00	1.60	7.20	10.00	9.00	100±25		13
100695-2	8.50	2.50	1.50	6.00	Y	N	2.00	0.50	3.50	5.00	4.20	80±20		50
110641-2	9.50	3.50	2.60	6.00	N	N	1.80	1.30	4.50	6.00	5.00	80 Min		136
100034-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	5.50	7.50	6.50	100+60/-20		120
100024-2	9.50	3.50	2.60	6.00	N	N	2.00	1.90	6.50	8.50	7.15	168±25		44
100035-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	6.60	8.60	7.50	110+60/-20		93
100040-2	9.50	3.50	2.60	6.00	N	N	2.00	1.60	7.20	9.00	8.00	100±35		11
100034-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	7.30	9.30	8.00	120+60/-20		14
100089-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.00	10.00	8.80	120+60/-20		48
100035-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.00	10.00	8.80	120+60/-20		16
100036-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.50	10.50	9.00	120+60/-20		171
100053-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	8.50	11.30	9.60	120 Min		89
100054-2	9.50	3.50	2.60	6.00	N	N	2.80	1.50	9.50	12.30	11.20	110 Min		228
100163-2	10.20	2.50	2.50	7.62	Y	N	2.00	1.00	5.50	7.50	6.50	80 Min		56
10101021225	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.50	7.50	6.50	80 Min		109
10101021355	7.60	2.50	1.50	5.08	Y	N	2.00	0.50	4.30	5.80	4.80	95 Min		21
10101021378	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.80	4.80	95±25		19
10101021228	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	80 Min		43
10101021714	5.20	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	60±15		105
10101022007	5.20	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	7.30	6.50	90±20		91
10101021987	5.66	2.50	1.50	3.00	Y	N	2.00	3.80	7.70	9.50	8.50	60±15		50
10101022068	8.6	2.5	0.80	6	N	N	1.7	1.10	3.00	4.20	3.40	90±20		33

插件式 2Pin Pogo Pin连接器

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	Drawing	下载量
100156-2	5.20	2.50	1.50	2.54	Y	N	1.00	1.00	2.00	0.40	2.70	3.60	2.90	95 Min		238
100218-2	5.20	2.50	1.50	2.54	Y	N	1.00	1.00	2.00	0.50	3.50	5.00	3.80	120+30/-20		295
100047-2	5.20	2.50	1.50	2.54	Y	N	1.00	1.10	2.00	0.50	3.50	5.00	4.20	80+60/-20		156
110241-2	5.20	2.50	1.50	2.54	N	N	0.90	2.30	2.00	0.50	3.50	5.50	4.40	113+30/-20		194
110505-2	5.20	2.50	1.50	2.54	N	N	1.00	1.00	2.00	0.50	6.00	8.00	6.60	115±30		355
100417-2	5.66	2.50	1.50	3.00	Y	N	0.90	1.00	2.00	0.50	3.50	5.00	4.00	135±25		131
110749-2	5.60	2.50	1.50	3.00	N	N	0.80	2.00	2.00	0.50	4.00	6.00	5.20	80 Min		144
10101021658	5.66	2.50	1.50	3.00	Y	N	0.60	0.80	2.00	0.80	6.00	7.40	6.50	100±20		148
110259-2	5.80	3.00	3.70	3.05	N	Y	0.80	6.45	1.65	0.45	4.15	5.45	4.45	124±25		215
100293-2	6.16	2.50	1.50	3.50	Y	N	1.25	0.80	2.00	0.40	2.00	2.70	2.20	108±22		140
100471-2	6.16	2.50	1.50	3.50	Y	N	1.25	0.80	2.00	0.40	1.90	2.90	2.20	108±22		210
100292-2	6.16	2.50	1.50	3.50	Y	N	1.00	0.80	2.00	0.50	5.70	7.70	6.20	120 Min		221
110643-2	6.80	2.75	4.90	3.90	N	Y	1.00	1.00	2.00	2.00	8.00	10.00	8.90	80 Min		130
10101021571	7.60	2.50	1.50	5.08	Y	N	1.00	1.10	2.00	1.00	5.00	6.50	5.50	125±30		208
110916-2	7.60	2.50	1.50	5.08	N	N	0.60	2.50	2.00	0.50	10.00	12.00	10.80	120±25		124
100954-2	10.20	2.50	2.50	7.62	Y	N	1.00	2.00	2.00	1.80	6.50	9.00	7.00	80 Min		263
10110021357	7.60	2.50	1.50	5.08	Y	N	0.80	1.75	1.80	0.70	5.00	7.49	6.09	90 Min		218
10101021725	7.80	2.50	1.50	5.08	Y	N	0.80	2.00	2.00	0.50	4.50	6.00	5.20	100±25		140
10101021994	5.20	2.50	1.50	2.54	Y	N	1.00	1.00	2.00	1.80	6.00	8.00	6.60	115±25		202
