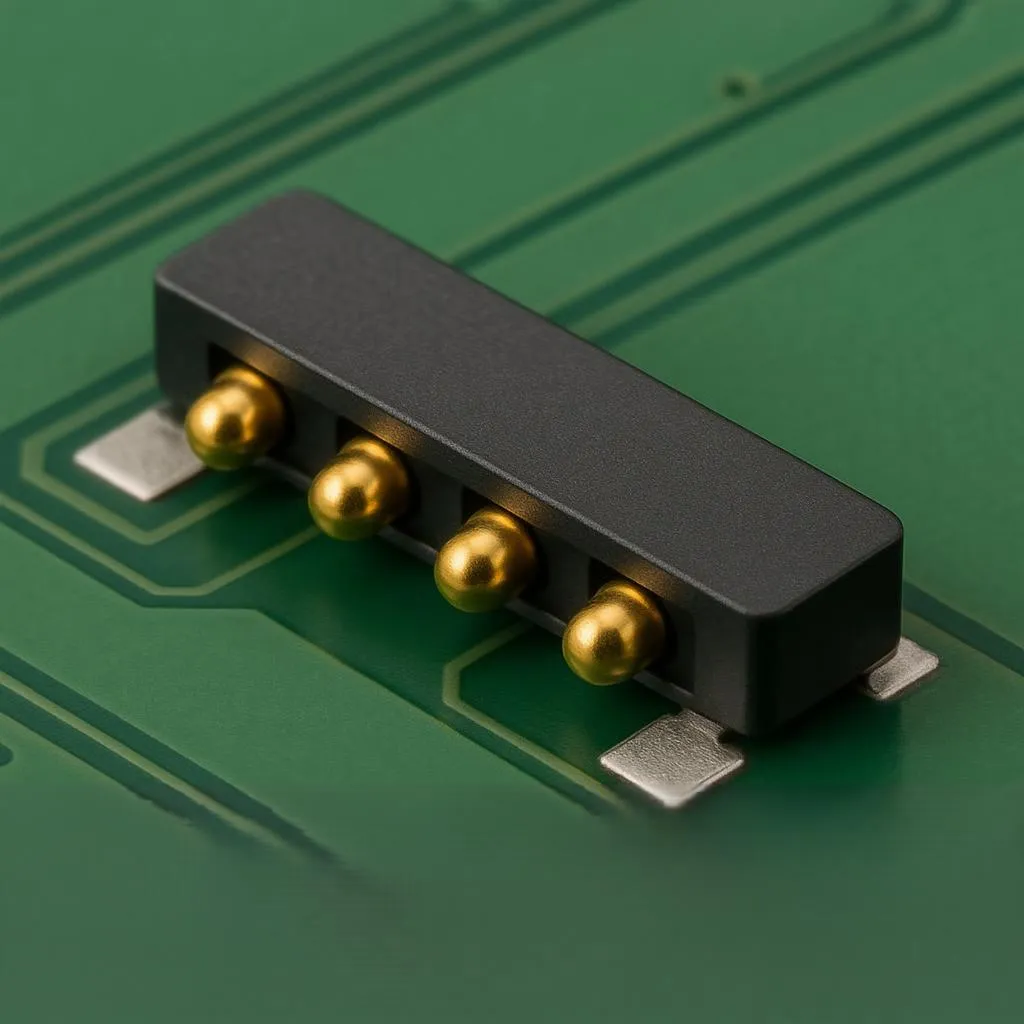

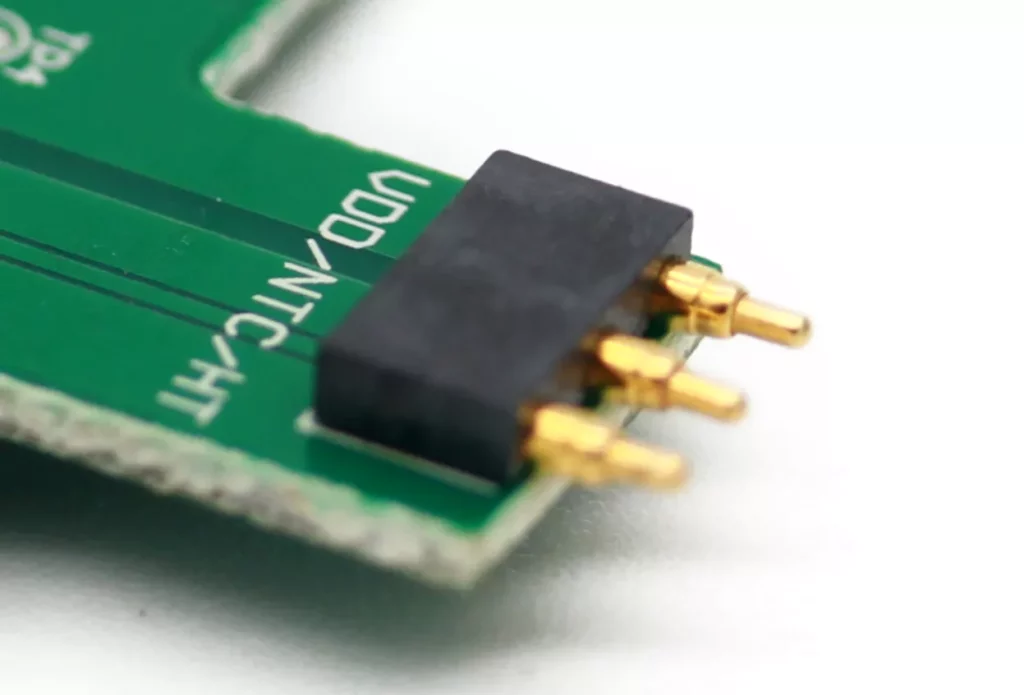

侧接式弹簧针(Pogo Pin)连接器, pogopin弹针

侧接式弹簧针(Pogo Pin)连接器, pogopin弹针

侧接式弹簧针(Pogo Pin)连接器, pogopin弹针

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

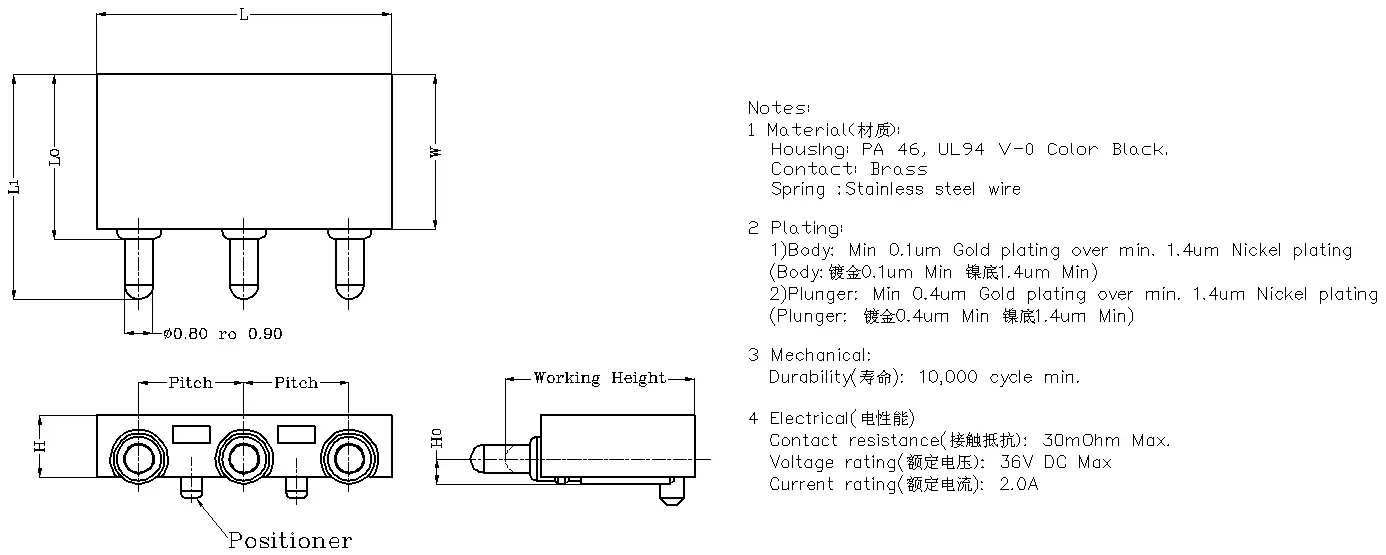

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

产品选型

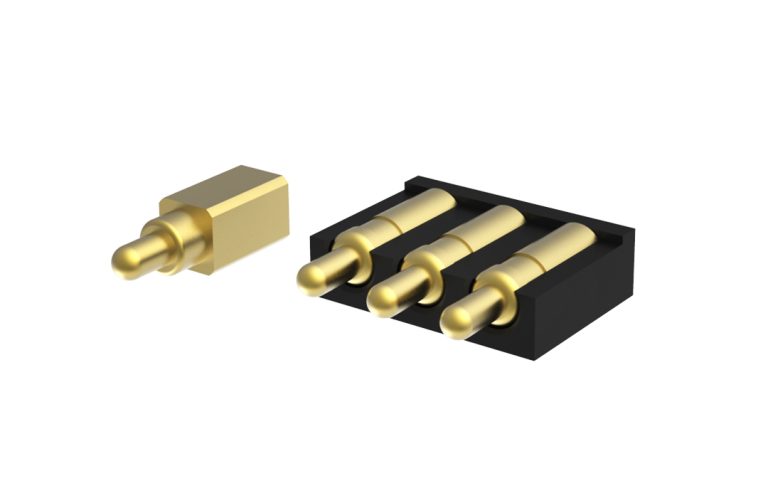

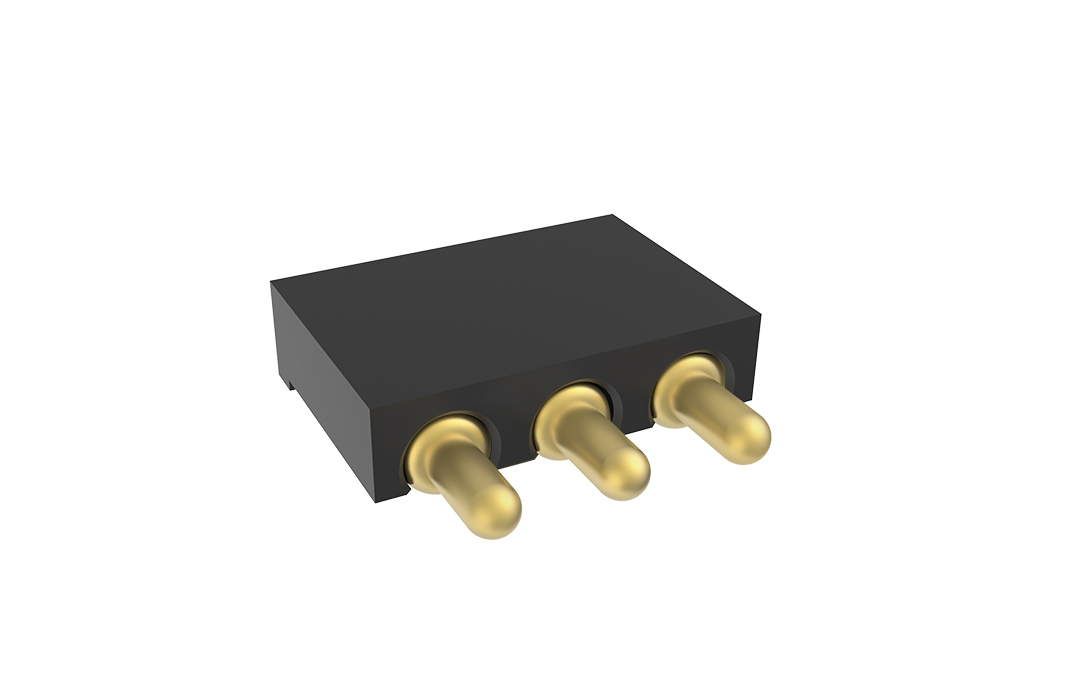

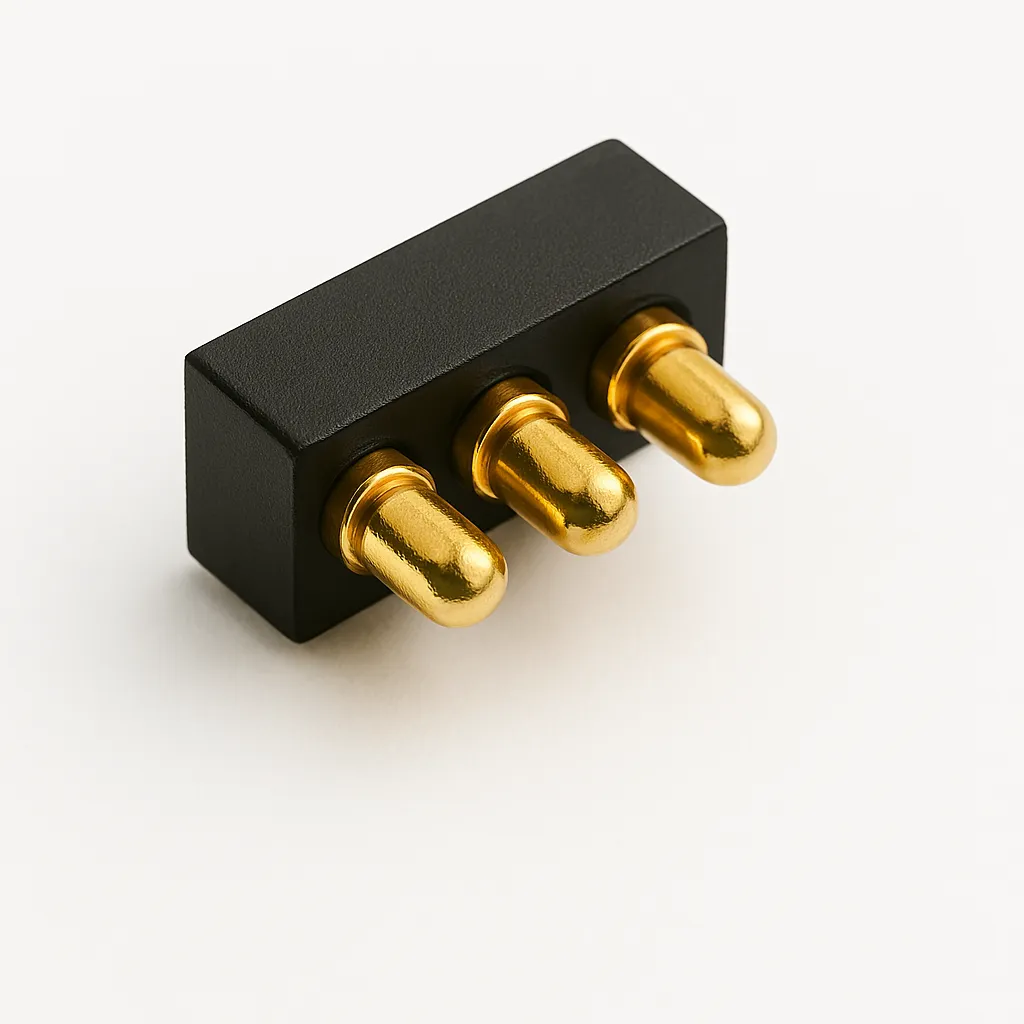

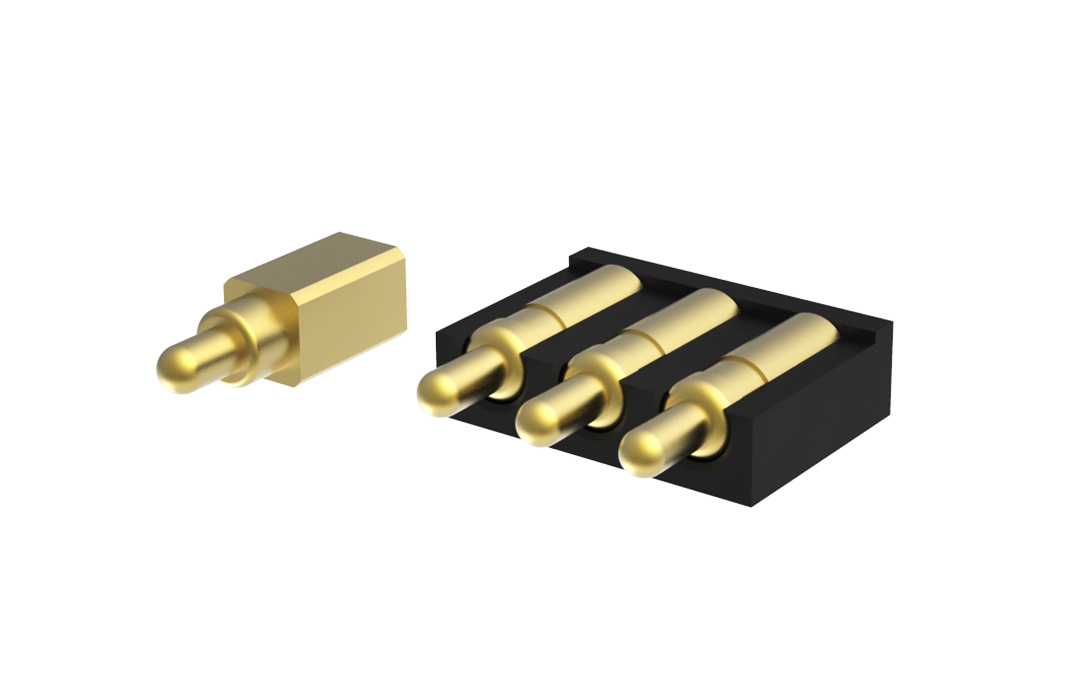

侧接式 Pogo Pin连接器

料号P/N	长L	宽W	高H	间距 Pitch	Pin数	盖子	定位柱	L0	L1	H0	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
100257-2	6.3	4.4	1.71	4	2	N	N	4.4	6.1	0.63	5.1	110+30/-20		706
1001008-2	5.2	1.5	2.5	2.54	2	N	N	3.5	4.8	1.25	3.8	150±30gf		437
100001-3	6.30	4.40	1.71	2.00	3	N	Y	4.40	6.10	0.68	5.10	110+30/-20		327
100005-3	7.70	3.05	2.80	2.50	3	N	Y	3.50	5.00	1.44	4.00	120 Min		341
100609-3	7.70	3.05	2.80	2.50	3	N	N	3.50	5.50	1.52	4.50	135±25		396
100265-3	7.70	3.05	2.80	2.50	3	N	Y	3.50	5.50	1.53	4.50	165±25		297
100021-3	7.70	2.87	4.21	2.50	3	N	Y	3.75	5.75	2.15	4.75	130±30		224
100514-3	7.70	3.05	2.80	2.50	3	N	N	4.05	6.05	1.52	5.00	90±30		251
100767-3	9.7	4.35	2.00	2.50	3	N	N	4.35	6.05	1.00	5.35	70 Min		278
100002-3	8.60	1.50	2.70	2.80	3	N	Y	3.50	5.00	1.35	4.20	120±25		196
100583-3	8.60	1.50	2.70	2.80	3	N	Y	4.00	5.5	1.35	4.50	130±30		351
100289-3	8.60	1.50	2.70	2.80	3	N	Y	3.50	5.50	1.35	4.70	120±25		234
100003-3	8.60	1.50	2.70	2.80	3	N	Y	3.50	5.00	1.35	5.20	120±25		188
100574-3	8.40	4.40	1.75	3.00	3	N	Y	4.70	6.10	0.72	5.10	140±25		197
100778-3	8.40	4.40	1.75	3.00	3	N	N	4.70	6.40	0.72	5.40	120±25		477
100557-3	8.40	4.40	1.75	3.00	3	N	Y	4.70	6.40	0.72	5.40	120±25		335
100290-3	9.00	5.00	4.50	3.00	3	N	Y	5.05	6.55	3.00	5.55	120+30/-20		179
100634-3	9.00	5.00	4.50	3.00	3	N	Y	5.05	6.55	3.00	5.55	120+30/-20		272
100466-3	7.00	5.00	4.50	3.00	3	N	Y	5.05	6.85	3.00	5.55	130+30/-20		281
1101024-3	9.00	5.00	4.50	3.00	3	N	Y	6.00	8.20	3.00	6.20	200 Max		196
100905-3	8.60	1.50	2.70	2.80	3	N	Y	3.00	4.00	3.20	1.35	120±25		223
110375-3	9.20	1.56	2.90	3.10	3	N	Y	3.70	5.50	2.10	4.25	175±25		352
100073-3	11.30	3.50	4.00	4.20	3	N	Y	5.50	7.30	1.50	6.30	100 Min		322
100001-4	8.30	4.40	1.71	2.00	4	N	N	4.40	6.10	0.68	5.10	110+30/-20		180
100049-4	8.30	4.40	1.71	2.00	4	N	N	4.90	6.60	0.68	5.60	110+30/-20		162
100760-4	10.00	4.40	1.70	2.50	4	N	Y	4.40	6.10	0.72	5.30	80 Min		301
100594-4	10.00	4.40	1.70	2.50	4	N	Y	4.40	6.10	0.72	5.40	100 Min		343
100637-4	10.00	4.40	1.70	2.50	4	N	N	4.40	6.10	0.72	5.40	100 Min		258
100542-4	10.00	4.40	1.70	2.50	4	N	Y	4.40	6.10	0.72	5.40	100 Min		189
100328-4	10.50	5.00	6.60	2.50	4	N	Y	5.20	7.20	5.10	6.20	120+30/-20		308
100685-4	13.82	4.70	4.00	2.50	4	N	Y	5.15	7.15	2.00	6.35	115±25		189
100385-4	10.50	5.00	6.60	2.50	4	N	Y	5.50	7.80	5.10	6.60	120+30/-20		254
100938-5	17.50	6.30	7.00	3.00	5	N	N	6.70	8.20	5.00	7.20	150±35		283
100814-5	12.50	4.40	1.80	2.50	5	N	N	4.40	6.10	0.72	5.30	80gf min		297
1001033-8	18.50	3.90	2.70	2.00	8	N	Y	4.30	5.60	1.35	4.90	90±20		232
110414-8	17.20	5.50	3.10	2.00	8	N	Y	6.00	7.80	1.55	6.80	50±25		229
100722-6	17.40	5.00	9.80	2.20	6	N	N	5.40	6.90	8.00	5.90	120±25		301
10101021960	6.3	4.4	1.71	4	2	N	N	5.1	6.6	0.68	4.8	110±30		67
