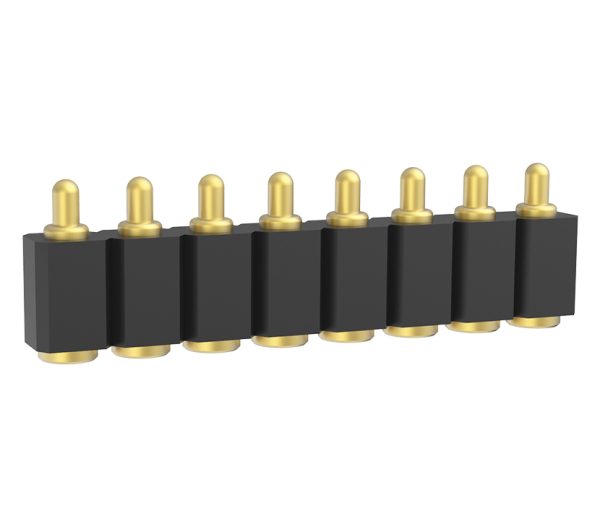

8Pin弹簧针(Pogo Pin)连接器, 定制pogopin连接器

8Pin弹簧针(Pogo Pin)连接器, 定制pogopin连接器

8Pin弹簧针(Pogo Pin)连接器, 定制pogopin连接器

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻:30mOhm Max.	额定电压:36V DC Max	标准电流:2.0A
机械性能	耐用性:10,000 cycle min.

产品选型

平底式
插件式
双排

8Pin Pogo Pin连接器平底式图纸

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
100190-8	11.00	3.40	1.30	1.30	N	Y	0.9	0.4	1.78	2.4	1.9	70±20		222
100668-8	11.00	3.40	1.30	1.30	N	Y	0.9	0.4	2.25	3.2	2.8	70±20		174
110584-8	20.32	2.54	3.6	2.54	N	N	2	0.5	3.6	5.5	4.5	30±15		139
110477-8	20.32	2.54	3.6	2.54	N	N	2	1	5	7	5.5	157±30		167
110724-8	20.32	2.54	3.6	2.54	N	N	2	1	5	6.5	5.5	125±30		137
110384-8	20.32	2.54	3.6	2.54	N	N	2	1.5	6	8	6.65	130±30		26
100334-8	20.32	2.54	3.6	2.54	Y	Y	2	0.5	8.6	11.4	10.4	50±15		201

8Pin Pogo Pin连接器插件式图纸

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
110186-8	20.32	2.54	3.6	2.54	N	N	0.64	5.4	1.83	0.4	4.1	6.6	4.67	70+30/-20		59
110929-8	20.32	2.54	3.6	2.54	N	N	1	0.8	2	0.5	4.5	6.5	5.5	135±25		121
110984-8	20.32	2.54	3.6	2.54	N	N	0.8	2	2	0.5	6	8	6.6	115±30		149
110656-8	20.32	2.54	3.6	2.54	N	N	1	1	2	0.5	6	8	7.2	75±20		81

8Pin Pogo Pin连接器插件式图纸

料号P/N	长L	宽W	高H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
110887-8	16	16	2.8	2.54	7.62	N	N	0	0	2.16	0.2	2.8	3.63	3	36.3 Min		220
100805-8	10.2	5	2.5	2.54	2.66	N	N	0	0	2	0.4	2.9	3.8	3.2	60 Min		273
110807-8	10.2	5	2.5	2.54	2.66	N	N	0.8	2	2	0.5	4	5.5	4.5	75±25		166
1101130-8	10.2	5	2.5	2.54	2.66	N	N	0	0	2	0.5	4	5.5	4.5	65±25		78
100670-8	10.2	5	2.5	2.54	2.66	Y	N	0	0	2	0.5	4.5	6	5	90 Min		116
110848-8	10.2	5	2.5	2.54	2.66	N	N	1	0.8	2	0.5	4.5	6.5	5.5	135±25		278
100598-8	10.2	5	2.5	2.54	2.66	Y	N	0	0	1.8	0.5	5	7	5.7	150±30		124
100899-8	10.2	5	2.5	2.54	2.66	Y	N	0	0	1.8	0.5	5	7.5	6.3	120±30		116
100893-8	10.2	5	2.5	2.54	2.66	N	N	0	0	2	1	7.2	10	8.5	120 Min		153
10101081390	10.2	5	2.5	2.54	2.66	Y	N	0.00	0.00	2.00	1.60	7.2	9.5	8	130±35		117

产品关键字：8Pin Pogo Pin连接器、 8Pin 连接器、 pogo pin 、 Pogo Pin连接器、充电顶针、天线顶针、定制pogopin连接器、弹簧针、弹簧针连接器、弹簧顶针、连接器
