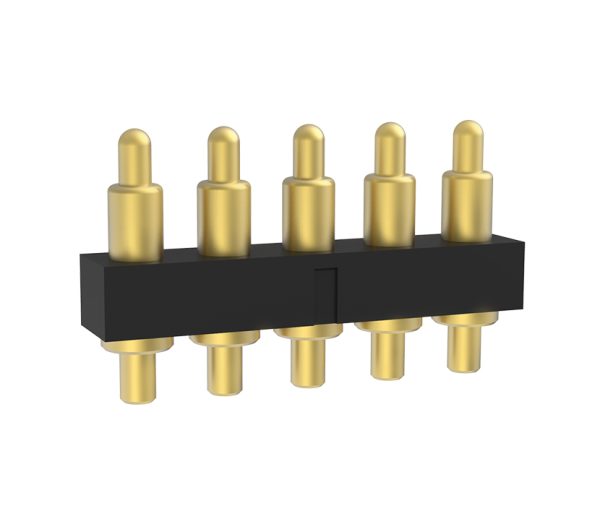

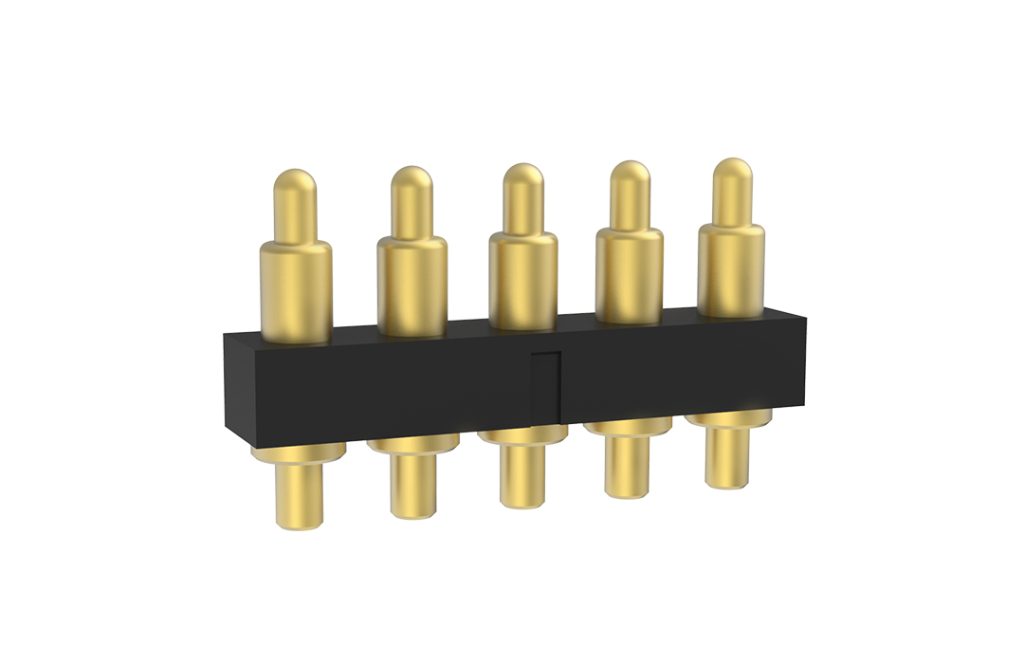

5Pin弹簧针(Pogo Pin)连接器, 充电探针连接器

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

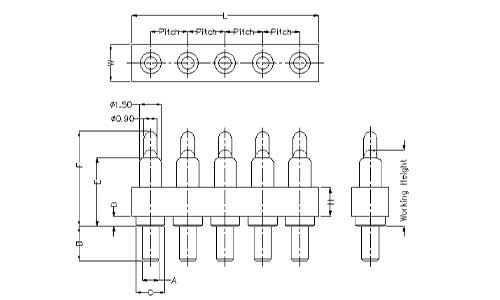

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	下载量
100539-5	10.5	2.5	1.5	2	Y	N	1.65	0.4	2.2	3	2.5	90 Min	192
100029-5	10.5	2.5	1.5	2	Y	N	1.65	0.6	2.4	3.2	2.7	70 Min	162
100281-5	10.5	2.5	1.5	2	Y	N	1.65	0.8	3.3	4.6	3.6	100+60/-20	151
100326-5	10.5	2.5	1.5	2	Y	N	1.65	0.7	3.7	5.2	4.2	135±30	110
100343-5	10.5	2.5	1.5	2	Y	N	1.65	0.5	3.7	5.5	4.3	180±30	158
100698-5	10.5	2.5	1.5	2	Y	N	1.65	0.7	3.7	5.5	4.5	50±10	154
100745-5	12.66	2.5	2	2.54	Y	N	2	0.4	3.5	3.3	2.7	100±30	127
100910-5	12.66	2.5	2	2.54	N	N	2	0.4	2.7	3.8	3	80±30	229
1001098-5	12.66	2.5	2	2.54	Y	N	2	0.5	3	4	3.5	80 Min	120
10110051221	12.66	2.5	2	2.54	N	N	2	0.5	3	4.5	3.9	80 Min	179
100339-5	12.66	2.5	2	2.54	Y	N	2	0.5	3.5	5	4.2	45±12	103
100700-5	12.66	2.5	2	2.54	N	N	2	0.5	4	5.5	4.5	75±25	222
1001099-5	12.66	2.5	2	2.54	Y	N	2	0.5	4.5	6.5	5.5	80 Min	231
110728-5	12.66	2.5	2	2.54	N	N	2	1	5	7	6	110±30	197
110911-5	12.66	2.5	2	2.54	N	N	1.8	3	8	10.8	9.8	120 Min	138
10101051197	12.76	2.5	2	2.54	Y	N	1.8	0.5	3.3	4.5	3.5	90±20	250
10101051300	12.66	2.5	2	2.54	Y	N	2	0.25	2.2	3	2.5	95 Min	256
10110051353	12.66	2.5	2	2.54	Y	N	2	0.5	3	4	3.5	80 Min	252
10101051230	12.66	2.5	2	2.54	Y	N	2	0.5	3	4	3.5	80 Min	209
10101051227	12.66	2.5	2	2.54	Y	N	2	0.5	4.5	6.5	5.5	80 Min	247

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	下载量
110955-5	12.66	2.50	2.00	2.54	N	N	1.00	1.00	2.00	0.50	3.50	5.00	3.80	150±35	142
110744-5	12.66	2.50	2.00	2.54	N	N	0.90	2.00	2.00	0.50	3.00	4.50	3.90	90±20	136
10110051167	12.66	2.50	2.00	2.54	N	N	0.90	2.00	2.00	0.50	3.80	5.30	4.15	110±35	135
110947-5	12.66	2.50	2.00	2.54	N	N	0.80	2.00	2.00	0.50	4.50	6.00	5.20	80 Min	95
110763-5	12.66	2.50	2.00	2.54	N	N	1.00	1.00	2.00	1.90	6.50	8.50	7.10	115±30	146
110165-5	12.66	2.50	2.00	2.54	N	N	0.80	0.70	1.80	0.30	8.50	11.30	10.50	55±15	146
110639-5	12.66	2.50	2.00	2.54	N	N	1.00	1.00	1.80	0.50	9.90	12.40	11.40	60±25	103
10110051394	12.66	2.50	2.00	2.54	N	N	1.00	2.50	2.00	0.80	5.50	7.50	6.60	80 min	123
10110051356	12.66	2.50	2.00	2.54	N	N	0.80	1.75	1.80	0.70	5.00	7.50	6.10	90 Min	109

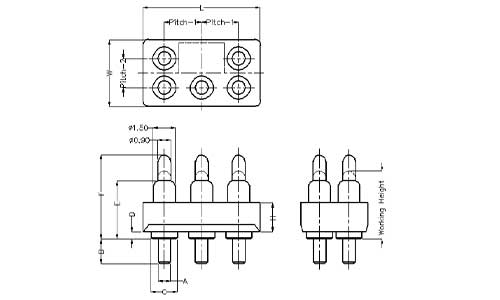

料号 P/N	长 L	宽 W	高 H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	下载量
110519-5	8	4.6	2	2.54	2	N	N	0	0	2	0.4	2.7	3.8	3	80±30	183
100056-5	8	4.6	2	2.54	2	N	N	0	0	2	0.5	3	4.3	3.5	120±30	149
110396-5	8	4.6	2	2.54	2	N	N	0	0	2	0.5	3	4.3	3.5	65 Min	87
100064-5	8	4.6	2	2.54	2	N	N	0	0	1.9	1	3.5	5	4.3	65 Min	252
100338-5	8	4.6	2	2.54	2	N	N	0	0	2	0.5	3.5	5	4.2	45±10	307
110306-5	8	4.55	2	2.54	2	N	N	0	0	2	0.5	4	5.5	4.5	120±20	223
100711-5	8	4.6	2	2.54	2	N	N	0	0	2	0.5	4	6	5.2	65±20	162
110379-5	8	4.6	2	2.54	2	N	N	0	0	2	1	5	6.5	5.5	125±30	137
110459-5	8	4.6	2	2.54	2	N	N	1	1	2	0.5	6	8	6.6	115±30	135
100099-5	8	5.2	2	2.54	2.6	N	N	0	0	1.9	1	3.5	5	4	95 Min	152
