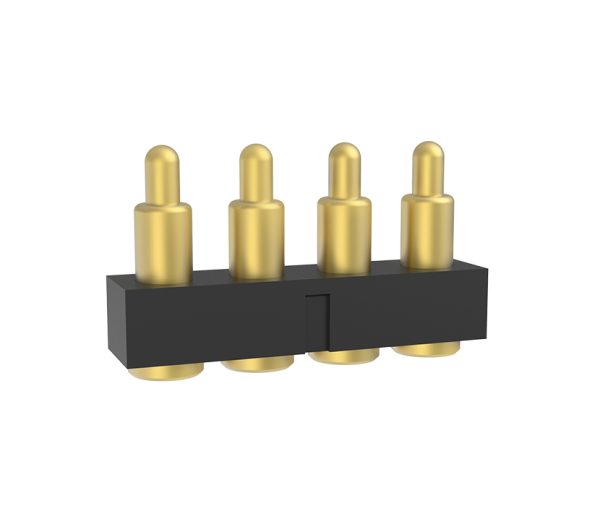

4Pin弹簧针(Pogo Pin)连接器, 弹针式连接器

4Pin弹簧针(Pogo Pin)连接器, 弹针式连接器

4Pin弹簧针(Pogo Pin)连接器, 弹针式连接器

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

产品选型

平底式
插件式
双排

4Pin Pogo Pin连接器平底式图纸

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing
100629-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.50	5.00	4.30	30±10
100719-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.20	5.50	4.75	60+0/-15
100705-4	7.20	2.50	2.70	1.60	Y	Y	1.20	0.50	3.20	5.30	4.75	30+10/-5
100616-4	7.40	2.50	1.50	1.80	Y	N	1.50	0.60	2.30	3.00	2.50	70±20
100493-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.00	2.60	3.60	2.95	70±20
100287-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.00	4.00	5.70	4.70	100+60/-20
100522-4	7.40	2.50	1.50	1.80	Y	N	1.50	1.60	4.60	6.30	5.20	100+60/-20
110508-4	9.80	2.80	3.00	2.15	N	Y	1.80	0.50	5.00	7.00	5.90	120+40/-20
100646-4	9.80	2.80	3.00	2.15	Y	Y	1.80	0.50	5.50	7.00	6.00	90 Min
100445-4	10.20	2.50	2.00	2.54	Y	N	1.65	0.40	2.20	3.00	2.50	90 Min
100871-4	10.20	2.50	2.00	2.54	Y	N	1.65	0.40	2.20	3.00	2.60	40 Max
100409-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.50	3.50	2.80	75 Min
100366-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.40	2.70	3.50	2.80	75 Min
100405-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.70	4.00	3.20	75 Min
100092-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.40	2.70	3.80	3.30	75 Min
110443-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	3.00	4.30	3.50	65 Min
100708-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.00	4.30	3.70	40 Min
100195-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.50	3.50	5.00	3.80	60±15
110497-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	3.30	4.80	3.80	90 Min
100532-4	10.20	2.50	2.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.90	80 Min
100299-4	10.20	2.50	2.50	2.54	Y	N	1.90	1.00	3.50	5.00	4.00	90 Min
100481-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.70	5.20	4.20	105±30
100794-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	80±20
100238-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	75±25
100101-4	10.20	2.50	2.50	2.54	N	N	2.00	0.50	4.00	5.50	4.50	75±25
100804-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	30±15
1001111-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.80	4.00	5.50	4.50	120±30
100770-4	10.20	2.50	2.00	2.54	Y	N	2.00	0.50	4.50	6.30	5.10	50±10
110415-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	4.00	6.00	5.20	60±25
100104-4	10.20	2.50	2.00	2.54	Y	N	2.00	1.00	5.00	6.50	5.50	125±30
100535-4	10.20	2.50	2.00	2.54	Y	N	1.80	0.50	5.00	6.50	5.50	95 Min
100225-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.00	7.00	6.00	55±15
100224-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.00	6.80	6.00	85 Min
10101041566	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.00	6.80	6.00	50±15
100086-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.00	5.50	7.30	6.10	150±35
1101122-4	10.20	2.50	2.00	2.54	N	N	2.00	0.50	5.20	8.00	6.40	120±25
10101041548	10.20	2.50	2.50	2.54	Y	N	2.00	0.50	5.20	7.50	6.40	80±20
110318-4	10.20	2.50	2.00	2.54	N	N	2.00	1.00	5.50	7.50	6.50	80 Min
100127-4	10.20	2.50	2.00	2.54	Y	N	2.00	1.50	6.00	8.00	6.65	130±35
100143-4	10.20	2.50	2.50	2.54	Y	N	2.00	1.90	6.50	8.50	7.15	168±30
110518-4	10.20	2.50	2.00	2.54	N	N	2.00	1.60	7.20	9.50	8.00	130±30
110979-4	10.20	2.50	2.00	2.54	N	N	2.00	2.20	8.50	10.50	9.00	150±30
110733-4	17.78	2.54	2.40	5.08	N	N	2.00	0.50	3.00	4.00	3.50	110±25
1101131-4	17.78	2.54	2.40	5.08	N	N	2.00	0.50	4.00	5.50	4.50	50±15
10101041158	10.80	3.60	2.20	2.40	Y	N	2.00	0.50	3.50	5.00	4.00	80 min
10101121169	15.30	5.20	2.50	2.50	Y	N	1.80	0.50	5.00	7.00	5.90	120+40/-20
10101041175	9.00	2.50	1.50	3.00	Y	N	2.00	1.50	3.00	4.00	3.50	110±20
10101041893	12.50	2.50	1.80	2.50	Y	Y	1.80	0.30	2.10	2.90	2.30	70±20

4Pin Pogo Pin连接器插件式图纸

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
100078-4	9.80	2.80	3.50	2.15	Y	Y	1.00	1.00	1.70	0.50	9.90	11.40	10.40	110±20		138
100592-4	9.80	2.80	3.00	2.15	Y	Y	1.00	1.00	1.80	0.50	12.00	13.50	12.50	120±20		80
1101094-4	10.20	2.50	2.00	2.54	N	N	1.00	2.10	2.00	0.40	2.60	3.60	2.90	80 min		90
100572-4	10.20	2.50	2.00	2.54	Y	N	1.00	1.00	2.00	0.40	2.70	3.60	2.90	95 Min		126
10101041567	10.20	2.50	2.00	2.54	Y	N	1.00	1.00	2.00	0.40	2.70	3.60	2.90	50±15		139
110790-4	10.20	2.50	2.00	2.54	N	N	0.80	1.00	2.00	0.50	3.00	4.30	3.50	90±25		133
110791-4	10.20	2.50	2.00	2.54	N	N	0.80	1.00	2.00	0.50	3.50	5.00	3.80	150±35		103
110812-4	10.20	2.50	2.00	2.54	N	N	1.00	2.10	2.00	0.50	3.50	4.00	3.90	150±35		100
110552-4	10.20	2.50	2.00	2.54	N	N	0.80	2.00	2.00	0.50	4.00	5.50	4.50	75±25		103
110969-4	10.20	2.50	2.00	2.54	N	N	0.80	2.00	2.00	0.50	4.50	6.00	5.20	80 Min		91
110875-4	10.20	2.50	2.00	2.54	N	N	0.80	2.00	2.00	0.50	5.00	6.50	5.50	75±25		100
10110041611	10.20	2.50	2.00	2.54	N	N	0.50	1.75	1.83	1.10	5.20	7.00	5.50	100±20		251
10110041395	10.20	2.50	2.00	2.54	N	N	1.00	2.50	2.00	0.80	5.50	7.50	6.60	80 min		54
110789-4	10.20	2.50	2.00	2.54	N	N	1.00	2.10	2.00	1.00	6.20	8.20	7.10	100±20		148
10110041607	10.20	3.00	1.00	2.54	N	N	0.80	4.00	2.00	1.00	4.00	5.50	4.50	100±20		409
10101041608	13.00	2.50	2.00	3.50	Y	N	1.00	2.00	2.00	0.50	3.50	5.00	4.00	105±30		78
1101007-4	13.00	2.50	2.00	3.50	N	N	1.00	2.60	2.00	0.80	10.70	12.50	11.10	120±30		210
10110041814	10.20	2.50	2.50	2.54	N	N	0.60	2.90	1.80	1.10	6.90	10.00	7.70	110±20		97
10101041483	15.1	2.5	2.8	3.9	Y	N	0.6	1.9	2	1.5	6.1	8.1	6.6	60±10		121

4Pin Pogo Pin连接器双排

P/N	长 L	宽 W	高 H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
100538-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.40	2.20	3.00	2.50	90 Min		58
100571-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.40	3.50	3.30	2.80	90±20		172
110498-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.40	2.50	3.50	2.90	100±30		101
100280-4	5.10	5.10	1.50	2.54	2.54	N	N	1.90	0.90	2.90	4.00	3.20	120±30		258
110322-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.50	3.00	4.30	3.60	120±25		68
100327-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.50	3.30	4.80	3.80	120±20		76
100066-4	5.70	5.70	1.50	2.54	2.54	N	N	1.90	1.00	3.50	5.00	4.00	95 Min		107
1001066-4	5.70	5.70	1.50	2.54	2.54	N	N	1.90	1.00	3.50	5.00	4.00	40±10		58
110349-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.50	4.00	5.50	4.50	120+30/-20		119
110319-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	1.00	5.50	6.50	5.80	100±30		75
100881-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	1.00	5.50	7.50	6.50	80 min		55
100882-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	1.50	6.00	8.00	6.90	110±30		147
100882-4	5.70	5.70	1.50	2.54	2.54	N	N	2.00	1.50	6.00	8.00	6.90	110±30		93
110671-4	8.00	4.60	2.00	5.08	2.00	N	N	2.00	1.00	5.50	7.50	6.50	80 Min		158
10110041833	5.70	5.70	1.50	2.54	2.54	N	N	2.00	0.50	3.20	4.50	3.70	60±20
