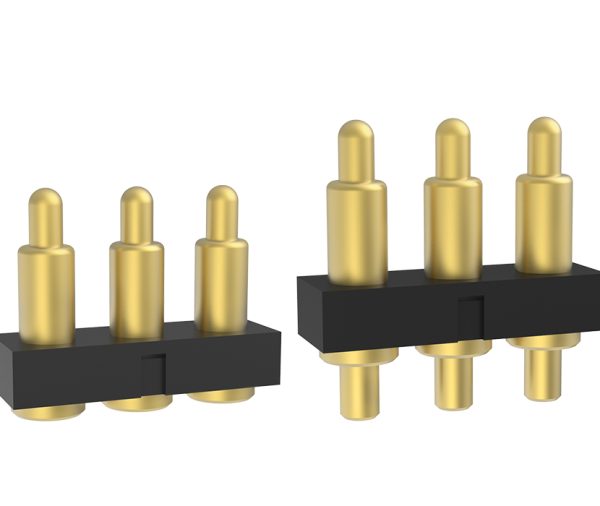

3Pin弹簧针(Pogo Pin)连接器, 弹簧探针连接器

3Pin弹簧针(Pogo Pin)连接器, 弹簧探针连接器

3Pin弹簧针(Pogo Pin)连接器, 弹簧探针连接器

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

产品选型

平底式

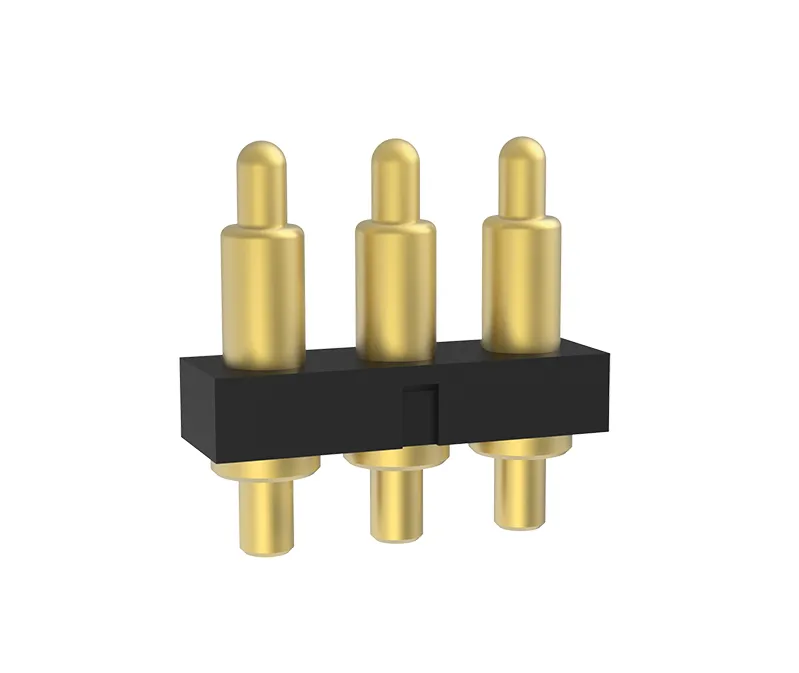

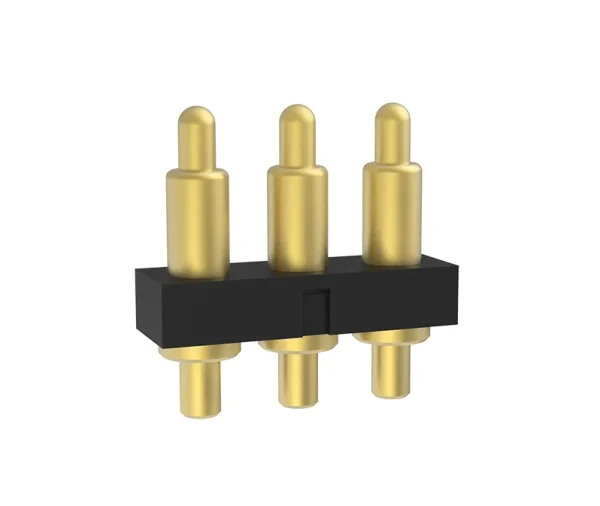

插件式

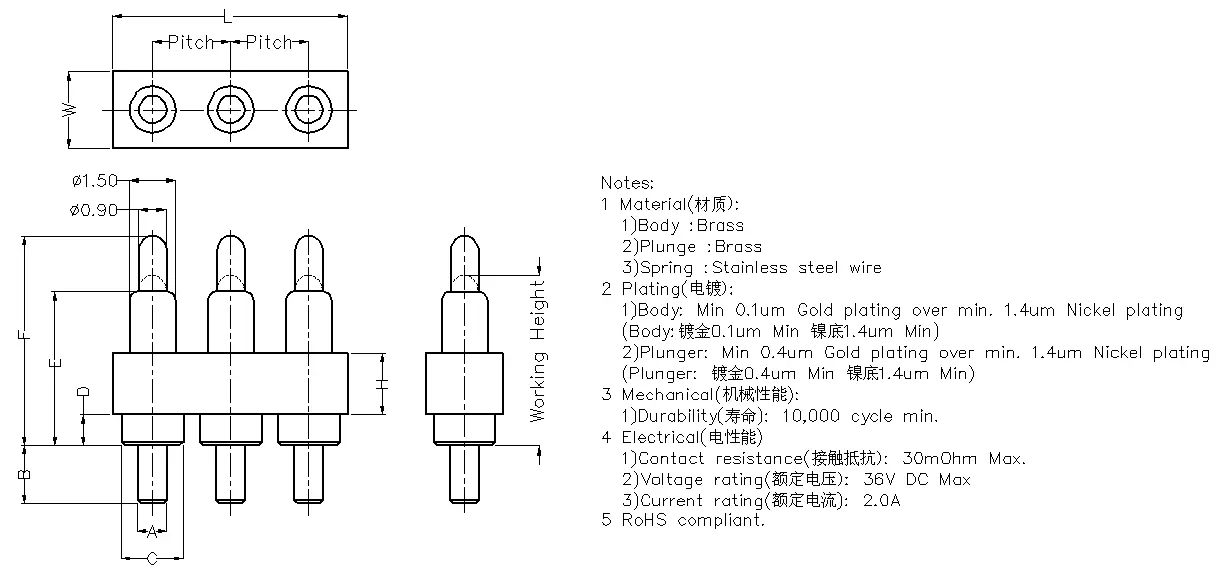

3Pin Pogo Pin连接器平底式图纸

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
100351-3	7.60	2.50	1.50	2.54	Y	N	1.60	0.40	2.20	3.00	2.50	90 Min		298
100172-3	7.60	2.50	1.50	2.54	Y	N	1.65	0.60	2.40	3.20	2.70	70 Min		140
100282-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.40	2.50	3.50	2.90	100±30		85
100145-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.40	2.70	3.80	3.10	80±30		122
100424-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.00	3.20	140±30		78
110341-3	7.60	2.50	1.50	2.54	N	N	1.90	0.90	2.90	4.20	3.30	100 Min		71
100189-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.30	3.35	90 Min		164
100324-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.30	4.60	3.80	80+60/-20		74
100130-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	3.80	60±15		186
100226-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	4.80	3.80	80 Min		146
100085-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.00	4.50	3.90	80±20		144
100782-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.00	35±15		96
100453-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	80±20		98
100130-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	3.50	5.00	4.20	45±10		38
100176-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	125±30		95
100773-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	35±15		90
100773-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	35±15		29
100774-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	5.50	4.50	75±25		282
1001101-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	6.00	5.00	80 Min		149
100635-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.50	6.00	5.00	90 Min		33
110867-3	10.50	2.50	1.50	2.54	N	N	2.00	0.50	4.50	6.30	5.10	95 Min		106
100632-3	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	6.00	5.20	65±20		333
10101031148	7.60	2.50	1.50	2.54	Y	N	1.80	1.30	4.50	6.80	5.50	90 Min		134
100204-3	7.60	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	7.00	5.50	157±30		39
110734-3	7.60	2.50	1.50	2.54	N	N	2.00	1.00	5.50	7.50	5.90	80±25		39
110866-3	7.60	2.50	1.50	2.54	N	N	2.00	0.50	5.20	7.00	6.20	90 Min		230
110317-3	7.60	2.50	1.50	2.54	N	N	2.00	1.00	5.50	7.50	6.50	80 Min		98
110736-3	7.60	2.50	1.50	2.54	N	N	2.00	1.00	5.00	7.30	6.50	90±20		45
110406-3	7.60	2.50	1.50	2.54	N	N	2.00	1.60	7.20	9.00	8.00	100±30		229
100255-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.40	2.20	3.00	2.50	90 Min		217
100699-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.40	2.50	3.50	2.90	100±30		118
100110-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.30	3.50	120±25		173
100430-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.00	4.50	3.60	180 Max		138
100234-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	4.80	3.80	80 Min		17
100418-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	3.50	5.00	4.00	150±30		218
100521-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	30±15		81
100147-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	65±25		92
100601-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.50	4.50	30±10		141
100712-3	8.50	2.50	1.50	3.00	Y	N	2.00	0.50	4.00	5.80	4.80	90 Min		108
110227-3	8.50	2.50	1.50	3.00	N	N	2.00	1.00	5.00	6.50	5.50	125±30		71
100546-3	8.50	2.50	1.50	3.00	Y	N	2.00	1.00	5.00	7.00	6.00	115±30		148
110368-3	8.50	2.50	1.50	3.00	N	N	2.00	1.50	6.00	7.60	6.60	100±30		66
110672-3	8.50	2.50	1.50	3.00	N	N	2.00	1.50	6.00	8.50	7.00	140±25		157
110530-3	8.50	2.50	1.50	3.00	N	N	2.00	1.80	7.20	10.00	9.00	100±25		95
110755-3	10.50	2.50	1.50	4.00	N	N	2.00	1.60	7.20	9.00	8.00	100±30		101
100867-3	10.50	2.50	1.50	4.00	Y	N	2.00	0.50	4.50	6.30	5.10	90 Min		192
10101031350	10.50	2.50	1.50	4.00	Y	N	2.00	0.50	3.20	4.50	3.60	80 min		26
10101031317	10.50	2.50	1.50	4.00	Y	N	2.00	1.90	6.50	8.50	7.15	168±30		114
110713-3	12.76	2.50	2.00	5.08	N	N	2.00	1.60	7.20	9.00	8.00	100±30		136
110667-3	17.78	2.54	2.40	7.62	N	N	2.00	0.50	3.00	4.00	3.20	140±35		84
10101031724	12.50	2.50	1.80	4.30	Y	Y	1.80	0.30	2.10	2.90	2.30	70±20		16
10101031226	7.60	2.50	1.50	2.54	Y	N	2.00	0.50	4.00	6.00	5.00	80 min		38
10101031271	7.60	2.50	1.50	2.54	Y	Y	2.00	0.50	5.00	6.50	5.50	90 min		15
100736-3	7.60	2.50	1.50	2.54	Y	N	2.00	1.00	5.00	7.30	6.50	90±25		51
10101031986	8.50	2.50	1.50	3.00	Y	N	2.00	3.80	7.70	9.50	8.50	60±15		44

3Pin Pogo Pin连接器平底式图纸

P/N	长 L	宽 W	高 H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
110383-3	9.80	6.80	1.50	1.60	N	N	0.80	1.50	1.30	0.30	3.80	4.80	3.98	30+20/-10		110
110439-3	14.70	5.90	2.26	2.50	N	N	0.80	1.00	2.00	0.50	3.00	4.30	3.30	100±30		68
110439-3	14.70	5.90	2.26	2.50	N	N	0.80	1.00	2.00	0.50	3.40	4.90	3.90	130±30		174
100169-3	7.60	2.50	1.50	2.54	Y	N	1.00	1.00	2.00	0.40	2.70	3.60	2.90	95 Min		97
110551-3	7.60	2.50	1.50	2.54	N	N	0.80	2.00	2.00	0.50	4.00	5.50	4.50	75±25		200
110573-3	7.60	2.50	1.50	2.54	N	N	0.45	0.90	1.90	1.00	4.00	5.50	4.60	90±35		180
110583-3	7.60	2.50	1.50	2.54	N	N	1.00	1.00	2.00	0.50	3.50	5.00	4.00	135-30/+40		116
110499-3	7.60	2.50	1.50	2.54	N	N	1.40	1.10	2.00	1.50	6.30	9.50	8.00	115±30		104
10110031517	7.60	2.50	1.50	2.54	N	N	0.70	1.40	2.00	1.00	5.00	6.50	5.50	125±35		151
110561-3	8.50	2.50	1.50	3.00	N	N	1.00	1.00	2.00	0.40	2.70	3.60	2.90	95 Min		153
110696-3	8.50	2.50	1.50	3.00	N	N	1.00	1.00	2.00	0.50	3.50	5.00	4.40	85±25		99
110686-3	8.50	2.50	1.50	3.00	N	N	0.80	2.00	2.00	0.50	4.00	5.50	4.50	75±25		57
110808-3	8.50	2.50	1.50	3.00	N	N	1.00	4.00	2.00	0.50	4.50	6.00	5.00	135±30		90
110726-3	8.50	2.50	1.50	3.00	N	N	0.00	0.00	2.00	0.50	4.00	6.00	5.80	80 Min		166
110726-3	8.50	2.50	1.50	3.00	N	N	0.80	0.80	2.00	0.50	4.00	6.00	5.80	80 Min		118
110361-3	8.50	2.50	1.50	3.00	N	N	0.60	2.00	1.50	1.10	4.50	7.00	6.00	100 Min		89
110845-3	8.50	2.50	1.50	3.00	N	N	1.00	1.10	2.00	0.50	5.30	7.60	6.50	90 min		22
10101031855	7.40	2.50	1.20	2.40	Y	N	1.25	1.00	1.80	0.30	1.60	2.60	1.95	40±8		18
