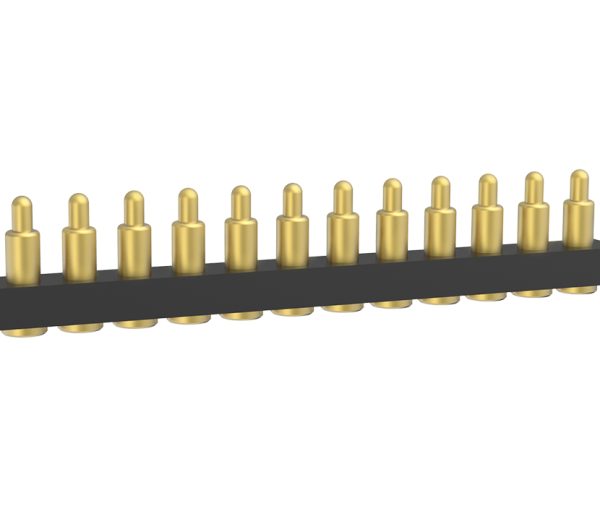

12Pin弹簧针(Pogo Pin)连接器, pogopin工厂

12Pin弹簧针(Pogo Pin)连接器, pogopin工厂

12Pin弹簧针(Pogo Pin)连接器, pogopin工厂

主要特点

1.寿命长,使用次数可达10万次以上

2.免开模,方便客户定制,节省成本

3.弹力可准确衡量及调整

4.方便客户多样性的生产模式(SMT,插件等)

5.间距小,节省空间,给设计师更有弹性的配置结构

6.低电感,更好的高频解决方案

7.符合RoHS及HF(连接器)要求

基本参数

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻:30mOhm Max.	额定电压:36V DC Max	标准电流:2.0A
机械性能	耐用性:10,000 cycle min.

产品选型

插件式
双排

12Pin Pogo Pin连接器插件式图纸

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
1101021-12	31	2.8	1.8	2.5	N	N	0.00	0.00	2.00	0.50	3.00	4.50	3.50	130±30		119
110971-12	31	2.8	1.8	2.5	N	N	0.00	0.00	2.00	1.00	5.00	6.50	5.50	125±30		129
10110121528	31	2.8	1.8	2.5	N	N	0.60	3.00	2.00	0.50	4.00	5.50	4.50	75±25		29

12Pin Pogo Pin连接器插件式图纸

料号P/N	长L	宽W	高H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	图纸 Drawing	下载量
1001102-12	15.3	5.2	2.5	2.5	2.5	Y	N	0.00	0.00	2.00	0.50	3.50	5.00	4.00	80 Min		49
10110121389	15.3	5.2	2.5	2.5	2.5	N	N	0.80	2.00	2.00	0.50	5.00	6.50	5.50	75±25		159
10110121533	15.3	5.2	2.5	2.5	2.5	N	N	0.80	2.00	2.00	0.50	4.50	6.00	5.00	80 Min		207
10110121551	15.3	5.2	2.5	2.5	2.5	N	N	0.80	1.50	2.00	0.50	6.00	7.50	6.50	50±15		17
10101121229	15.3	5.2	2.5	2.5	2.5	Y	N	0.00	0.00	2.00	0.50	3.50	5.00	4.00	80 Min		51

产品关键字：12Pin Pogo Pin连接器、 12Pin 连接器、 pogo pin 、 Pogo Pin连接器、 pogopin工厂、充电顶针、天线顶针、弹簧针、弹簧针连接器、弹簧顶针、连接器
