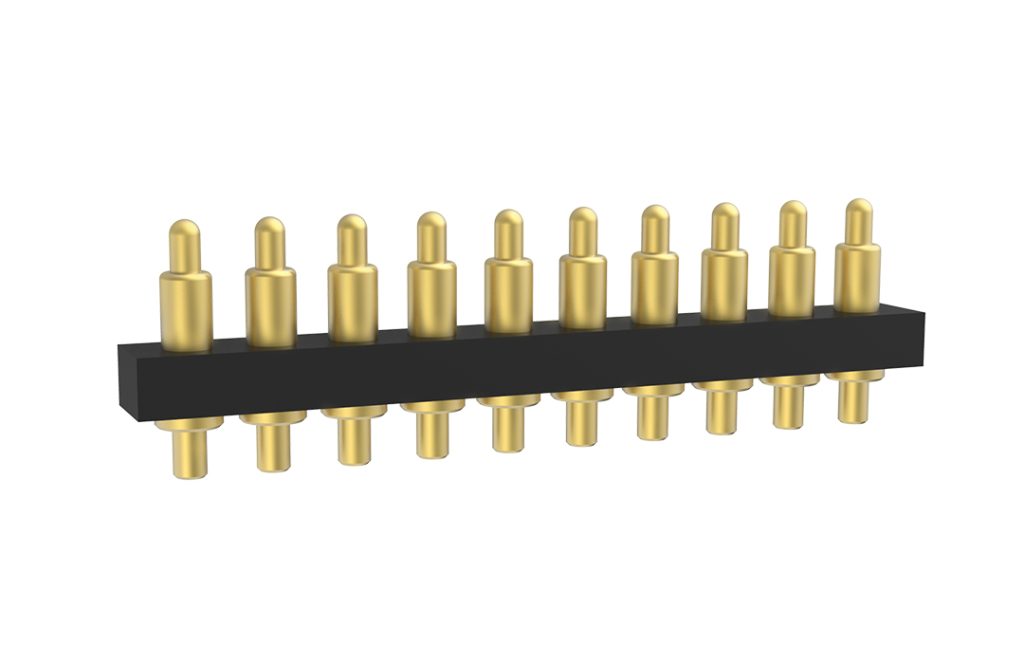

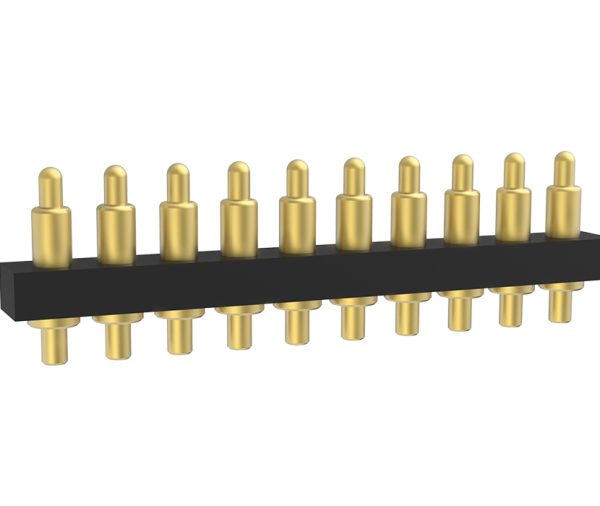

10Pin弹簧针(Pogo Pin)连接器, pogo顶针连接器

项目	参数 #1	参数 #2	参数 #3
原材料	针头/针管: 黄铜	弹簧: 不锈钢
电镀	针管: 0.1um 镀金 , 1.4um 镀镍	针头: 0.4um 镀金 , 1.4um 镀镍
电气性能	接触电阻: 30mOhm Max.	额定电压: 36V DC Max	标准电流: 2.0A
机械性能	耐用性: 10,000 cycle min.

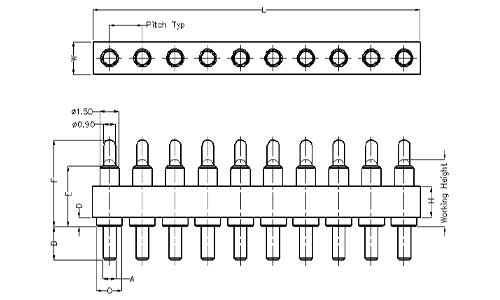

料号P/N	长L	宽W	高H	间距 Pitch	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	下载量
110970-10	26	2.8	1.8	2.5	N	N	0.00	0.00	2.00	0.50	3.30	4.60	3.80	100 Min	200
1101009-10	26	2.8	1.8	2.5	N	N	0.80	2.00	2.00	0.50	4.00	6.00	5.20	80 Min	157
10101101654	26	2.8	1.8	2.5	N	N	0.00	0.00	2.00	0.50	5.00	7.00	5.50	55±15	143

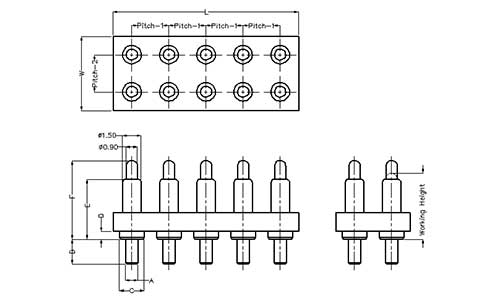

料号P/N	长L	宽W	高H	间距1 Pitch-1	间距2 Pitch-2	盖子	定位柱	A	B	C	D	E	F	工作高度 Working height	弹力 Froce(gf)	下载量
100599-10	15.00	6.00	1.50	3.00	3.00	N	N	0.00	0.00	2.00	0.40	2.70	4.00	3.20	85 Min	90
110850-10	15.00	6.00	1.50	3.00	3.00	N	N	1.00	1.00	2.00	1.00	4.50	6.00	5.00	125±30	65
1101010-10	15.00	6.00	1.50	3.00	3.00	N	N	0.80	2.00	2.00	0.50	4.00	6.00	5.20	80 Min	47
110633-10	15.00	6.00	1.50	3.00	3.00	N	N	1.00	1.00	2.00	1.00	5.00	6.50	5.50	125±30	104
110849-10	15.00	6.00	1.50	3.00	3.00	N	N	1.00	1.10	2.00	0.50	5.30	7.10	6.00	90 Min	77
10110101627	15.00	6.00	1.50	3.00	3.00	N	N	1.00	1.00	2.00	1.00	4.50	6.50	5.50	125±35	103
